El código de albañilería TMS 402/602 2016
Por Richard M. Bennett
Recientement se publicó la edición 2016 de los requisitos del Código de Construcción para Estructuras de Albañilería TMS 402 y la Especificación TMS 602 para Estructuras de Albañilería TMS 602. El Código de Construcción Internacional (IBC) 2018 adoptará este código y especificación. En general, pasan varios años antes de que las jurisdicciones adopten la edición más reciente del ICB, por lo que tomará algunos años para que el código sea aceptado legalmente. Sin embargo, hay algunos cambios que beneficiarán a los diseñadores y contratistas de albañilería que, con la aprobación de la autoridad local en construcción, pueden implementarse ahora.
Aunque los códigos y las especificaciones parecen aumentar en longitud, el código de albañilería TMS 402/602 2016 tiene algunas páginas menos que la edición de 2013, una tendencia que el comité espera que siga así. La siguiente edición del código saldrá en seis años, en lugar de tres; es decir, en 2022. Este cambio reconoció la carga que tiene la industria cuando los códigos cambian con tanta frecuencia, y ha sido bien recibida por los diseñadores y contratistas por igual.

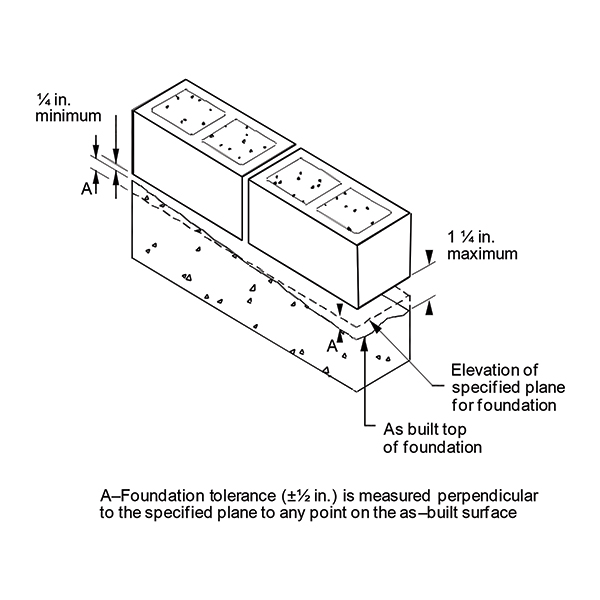

Antes de profundizar en el código de albañilería TMS 402/602 2016, se revisan dos cambios en la edición de 2013 que han tenido un impacto positivo en la construcción de albañilería. Un cambio tiene que ver con la primera hilera de mampostería. Las ediciones anteriores restringían la primera junta de lecho para que fuera entre ¼ de pulgada y ¾ de pulgada. Esto no era congruente con las tolerancias de los cimientos y podía generar problemas al contratista. Con base en las pruebas realizadas por la Asociación de Albañilería con Concreto de California y Nevada, así como el Instituto de Albañilería de Estados Unidos, se revisó y modificó la especificación TMS 602 para permitir que la junta de lecho inicial fuera de hasta 1 ¼ pulgadas de grosor cuando se ponga toda la lechada en la hilera inicial. (Ver Figura 1.) Aunque esto podría no ser aplicable a todos los casos donde los cimientos tienen una tolerancia excesiva, sí ofrece un poco de alivio.
El otro cambio importante en la edición 2013 de TMS 402/602 tiene que ver con la resistencia de la mampostería. Primero, se revisó y modificó el ASTM C90 para aumentar la resistencia de las unidades de albañilería de concreto (CMU) de 1,900 psi a 2,000 psi. Este cambio no es importante en sí mismo. Aún más importante, se introdujo una recalibración de algo llamado “el método de resistencia de unidad” en TMS 602-13, el cual determina el valor de f’m, la resistencia específica del ensamblaje de mampostería. Anteriormente, el valor de f’m era de 1,500 psi para unidades que cumplen con el requisito de 1,900 psi de resistencia en ASTM C90 y que se colocaron con un mortero tipo S.
TMS 602-13 aumentó el valor de f’m a 2,000 psi para unidades que cumplen con el nuevo requisito de 2,000 psi de resistencia en ASTM C90 y que se colocaron con un mortero tipo S. Esta resistencia mayor resulta en un uso más eficiente de la mampostería. El contratista debe tener en cuenta esto porque es posible que los planes y especificaciones actuales se basen en el método de resistencia de unidad anterior. Con unidades más fuertes y un nuevo método de resistencia de unidad, es más fácil llegar a los valores de f’m más altos que se especifican para ciertas obras, tal vez sin el gasto adicional que representa la prueba prismática.
Muchos de los cambios en el código de albañilería TMS 402/602 2016 son cambios técnicos que tienen que ver con el diseño, pero tendrán un efecto positivo en la construcción con mampostería. Un cambio se relaciona con los pernos de los anclajes. El código de albañilería TMS 402/602 2016 implementó requisitos de pernos de anclaje más laxos, que ofrece mayor capacidad para anclajes cargados en combinación con tensión y fragmentación.
Asimismo, aumentó la fuerza de fragmentación de los pernos de anclaje, con base en la capacidad de aplastamiento de los pernos de anclaje alrededor de la mampostería. Además de los códigos de albañilería, se revisó y modificó la norma de carga (ASCE 7-16) para reducir las cargas requeridas que los pernos de anclaje estaban diseñados para resistir. Todos estos cambios implican una reducción en la cantidad necesaria de pernos de anclaje. En un diseño de prueba, la cantidad de pernos de anclaje necesario se recortó a la mitad.
Un segundo cambio técnico importante en TMS 402 fue la adición de las disposiciones en materia de fricción de fragmentación. Las pruebas indicaron que algunas paredes de mampostería eran susceptibles al deslizamiento en la base durante un temblor fuerte. Las disposiciones en materia de fricción de fragmentación consideran esta posibilidad. Desde un punto de vista de construcción, el código define dos superficies. Una superficie “irregular” es concreto con una superficie sin terminar o concreto con una superficie terminada que se ha hecho irregular a propósito. El comentario dice que el concreto que se hace irregular a una amplitud máxima de 1/16 de pulgada cumple con este requisito. Una superficie “regular” es concreto terminado. Desde una perspectiva de fricción de fragmentación, una superficie “irregular” es mejor.
Hubo muchos cambios en las disposiciones sobre revestimientos. Los requisitos obligatorios para anclajes de revestimientos cambiaron de un ancho máximo de cavidad de 4½ pulgadas a 6 5/8 pulgadas con algunas condiciones. Las cavidades más grandes sí necesitan anclajes más sólidos, incluyendo anclajes de cilindro con un diámetro de ¼ de pulgada, y anclajes de espiga y placas de anclaje con dimensiones y grosores mínimos.
El motivo de este cambio fue los requisitos del código de energía cada vez más estrictos, los cuales se cumplen en algunas áreas con un aislamiento de 3 pulgadas e incluso de 4. El cambio mínimo de ½ pulgada a 5/8 de pulgada se debió a que se usaba cada vez más el revestimiento de 5/8 de pulgada en refuerzos de montantes de madera y acero. Aunque estas cavidades más grandes podían haberse usado antes, requerían un diseño específico.
Los requisitos obligatorios permiten que los revestimientos de albañilería sigan siendo un sistema de revestimiento competitivo y muestra el compromiso de la industria para responder a los cambiantes requisitos de desempeño en edificios. Desde una perspectiva de materiales, la TMS 602-16 ya permite usar piedra artificial que cumple con el ASTM C1364 y piedra fabricada que cumple con ASTM C1670 en las aplicaciones de revestimiento adecuadas.
Los TMS 402/602 de 2013 tenían tres tablas de aseguramiento de calidad (niveles de aseguramiento de calidad A, B y C), y las tablas se repetían tanto en el código (TMS 402) y la especificación (TMS 602). Para la edición de 2016, las tablas se eliminaron del TMS 402, y el TMS 402 ahora sólo hace referencia a la TMS 602. Esto evita la duplicación y la posibilidad de tener requisitos contradictorios.
Las tablas también se modificaron, por lo que ahora sólo hay dos de ellas: una tabla de Requisitos Mínimos de Verificación y otra sobre los Requisitos Mínimos de Inspección Especial. Este enfoque segrega los requisitos mínimos a partir de las disposiciones de inspección. También conserva las tareas necesarias y elimina los listados duplicados de Referencias para Criterios entre los Niveles de AC B y C. Asimismo, los niveles de AC se cambiaron de A, B y C a 1, 2 y 3, principalmente para evitar la confusión entre la “C” del nivel C y la “C” de Continuo.
Aunque no se requieren las pruebas de albañilería, TMS 602 se cambió para que diga que, si se requieren las pruebas, únicamente aquellos técnicos de prueba calificados podrán realizarlas. Muchos de nosotros hemos tenido la mala suerte de encontrarnos con la situación de pruebas de albañilería realizadas por técnicos que no están familiarizados con la albañilería o sus pruebas. El resultado suele ser pruebas realizadas deficientemente, lo que conlleva resultados erróneos que pueden retrasar e incluso detener los proyectos de albañilería.
Por ende, si deben realizarse pruebas de albañilería, es necesario que las haga una persona que está familiarizada con la albañilería y esas pruebas en particular. Se agregó un comentario para indicar que estarán calificadas aquellas personas con certificaciones de Técnico de Campo (MFTT) o Laboratorio (MLTT) para Pruebas de Albañilería por el Instituto Americano del Concreto (ACI).
La Sociedad de Albañilería (TMS) y otras organizaciones que prescriban normas valoran los comentarios que reciben de los contratistas y otras personas que usan las normas que ellos generan. Los contratistas que son miembros de la TMS ayudan a garantizar que estas normas sean tanto razonables como seguras. La TMS lo invita a participar para asegurarse de que sus ideas, opiniones y puntos de vista se tengan en cuenta. Para más información, visite el sitio de Internet de TMS en la dirección www.masonrysociety.org.
Richard Bennett es profesor de Ingeniería Civil y Ambiental en la Universidad de Tennessee en Knoxville. El Dr. Bennett ha estado activo en el desarrollo del Código de Albañilería TMS 402/602. Fue vicepresidente del comité para 2013, presidente del comité para 2016 y actualmente es el vicepresidente alterno del comité para 2022. Se le puede contactar en rmbennett@utk.edu.
